Profil Panel Surya

Solar Glass
Glass Wool Insulation
Sunstrip Absorber
Alumunium Frame
Back Cover

Sunstrip Absorber

Sirip kolektor dibuat dari aluminum yang disatukan dalam proses metalurgi dan mengelilingi pipa tembaga untuk jalan
Anti korosi dari tembaga yang digabung dengan berat yang ringan dan konduktivitas tinggi dari aluminum.
Kontak termal yang superior menghasilkan penyerapan dan konduktivitas panas yang superior dengan daya tahan tinggi.
Lapisan terbaik Anodized Al terbukti lebih tahan dan cocok terhadap cuaca tropis di Indonesia dibandingkan lapisan biasa.
Lapisan terbaik Al-N-O memiliki penyerapan energi panas matahari yang tinggi dan emisi/refleksi yang rendah.

Material

Alumunium

Coating

Anodizing Al or Sputtering Al--N-O

Spesifikasi Panel Surya

Dimensi Panel (mm)	2000 x 1008 x 78.7
Gross Area Panel (m²)	2
Area Penyerapan (m²)	1.805
Kapasitas Air (liter)	2.5
Jumlah alur	7
Berat (kg)	40
Tekanan Uji (MPa)	1.2

Tekanan Operasional (MPa)	0.6
Penyerapan Energi	0.92
Pemantulan Energi	0.15
Tebal Kaca Tempered (mm)	3.2
Transmisi Solar-glass	>0.92
Tebal Insulasi (mm)	Back Isulation - 30 Side Insulation - 25
Diameter Pipa (mm)	∅ 220.6 ∅ 100.45

Sistem Termosiphon

Sistem thermosiphon adalah prinsip kerja alam dimana air yang dipanaskan dalam panel surya akan bergerak naik ke dalam tangki penyimpan air secara alami karena perbedaan berat jenis air panas dan dingin. Gerakan termosiphon ini terjadi ketika air dipanaskan dalam panel surya dan mengembang, sehingga menjadi lebih ringan. Hal ini menyebabkan air yang lebih dingin dan lebih berat bergerak turun ke dalam kolektor karena kekuatan gravitasi. Air dingin yang turun ke dalam kolektor mendorong naik air yang lebih panas ke dalam tangki penyimpan. Gerakan alami ini dikenal dengan ‘gerakan termosiphon’ yang terjadi tanpa melibatkan bagian / komponen yang bergerak dan tidak memerlukan input energi listrik ke dalam sistem.

WaterMark® - Meet Drinking Water Requirement

Lambang ‘Water Mark’ pada produk plumbing menunjukan sertifikasi terhadap AS3498 yang lulus uji kelelahan logam terhadap 260,000 kali tekanan, uji 2 kali tekanan kerja dan aman digunakan untuk air minum.

Steel-cored Advanced Anode Rod Protection

Batang anode adalah sistem perlindungan terhadap karat yang sangat efektif, yang memakai aksi-katodik untuk melindungi permukaan dalam tangki dari korosi. Anode memiliki inti Stainless Steel dengan anode Magnesium sebagai perlindungan.

Blue Diamond Enamel Coating

Lapisan enamel keramik ‘Blue Diamond’ memberikan daya tahan yang tinggi terhadap korosi dan kualiatasnya sesuai dengan ‘Australian Standard’ dan German DIN4753.

T&P Relief Valve

Katup ‘T&P Relief Valve’ adalah pengaman yang sensitif pada tangki penyimpan air untuk menjamin keamanan sistem air panas tenaga matahari terhadap tekanan dan suhu yang berlebihan.

High Efficient 360° Polyurethane Layer

Lapisan tebal Polyurethane dengan tingkat kerapatan tinggi yang diinjeksi menggunakan tekanan tinggi (2000psi) membuat perlindungan panas yang baik, dan dalam waktu 24 jam suhu hanya turun 1-3°C.

Optional appearance color - Grey, Beige, Silver

Lapisan luar tangki yang menggunakan plat yang dilapisi galvanis dengan suhu tinggi dan pengecatan untuk pemakaian luar ruang. Lapisan luar tangki akan lebih tahan terhadap karat dan erosi untuk menjamin umur pemakaian yang panjang.

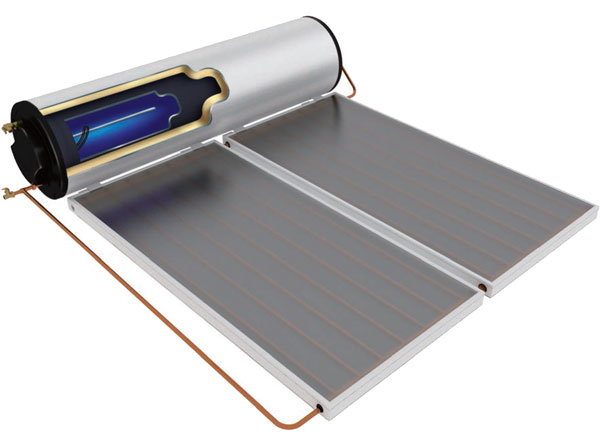

Sistem ‘Open Circuit’

Sebuah sistem ‘open circuit’ adalah proses pemanasan langsung dari air yang digunakan dalam rumah tangga pada kolektor / panel surya yang mentransfer energi matahari ke dalam tangki penyimpan dengan menggunakan proses thermosyphon. Sistem ini sangat cocok untuk daerah tropis di Indonesia dan daerah yang berkualiatas air cukup baik. Sistem pemanasan ‘open circuit’ juga dikenal dengan ‘direct heating’ yang terkenal memiliki efisiensi dan efektifitas pemanasan yang paling tinggi untuk sistem pemanasan dengan energi matahari. Bila dibutuhkan pada musim penghujan, maka tersedia elemen pemanas yang menjamin tersedianya air panas sepanjang tahun di rumah anda.

Tipe	Kapasitas	Diameter Tangki Air	Panjang Tangki Air	Jumlah Panel	Tekanan Kerja Maximum	Tekanan Kerja Normal	Elemen Pemanas (optional)	Suhu Standar Termostat	Standar P/T Valve
iSE - 150 (Open Circuit SWH)	150L	555mm	1200mm	1	1 MPa	0.7MPa	220V / 1.0kw	65°C	99°C / 1 MPa
iSE - 200 (Open Circuit SWH)	200L	555mm	1540mm	1/2	1 MPa	0.7MPa	220V / 1.0kw	65°C	99°C / 1 MPa
iSE - 300 (Open Circuit SWH)	300L	555mm	2104mm	2/3	1 MPa	0.7MPa	220V / 1.5kw	65°C	99°C / 1 MPa

* 1 MPa = 1000 kPa = 10 bar
